Ashampoo Home Designer - профессиональное решение для дома

Автор: Марат Давлетханов
Опубликовано: 31.05.2010
Источник: SoftKey.info

Мы с вами, уважаемые читатели, привыкли, что CAD-системы - это дорогущие программные продукты, предназначенные исключительно для профессионального использования. И в этом в принципе нет ничего удивительного. Подавляющее большинство из них, во-первых, достаточно сложны для освоения и использования, а во-вторых, требовательны к системным ресурсам компьютера. Однако пришло время ломать сложившиеся стереотипы. Сегодня все большее и большее распространение получают так называемые домашние CAD-системы, предназначенные для проектирования интерьеров квартир, частных домов и коттеджей, дачных домиков. Они недороги и просты в использовании, однако прекрасно подходят для решения своих задач. Давайте разберем данный класс CAD-систем на примере программы Ashampoo Home Designer.

Но для начала необходимо все-таки пояснить, кому может пригодиться данная программа. Ибо наверняка у многих читателей уже возникли сомнения в ее целесообразности. Но вот представьте себе такую ситуацию. Вы собрались делать ремонт. Неважно где - в спальной комнате, на кухне, в ванной или туалете. Причем серьезный ремонт, связанный не просто с оклейкой стен новыми обоями, но и с заменой дверей, возможно, перепланировкой, перестановкой мебели или даже полным обновлением интерьера. Что делает в такой ситуации обычный человек? Правильно, достает листочек бумаги и пытается на нем прикинуть, что и где будет стоять. Но ведь при этом так легко ошибиться! А ошибка при проектировании может, в конце концов, вылиться не только в дополнительную работу, но и привести к серьезным затратам. А что делать с внешним видом интерьера? Ведь он существует только в воображении "проектировщика". И далеко не факт, что он будет одобрен всеми членами семьи. И вообще будет таким хорошим, как это представлялось сначала. И это все я говорю только про ремонт! В случаях же, когда речь идет о новой квартире или доме, ситуация еще больше осложняется. Конечно, можно обратиться к профессиональному дизайнеру. Однако стоит это недешево. Ну а программа Ashampoo Home Designer позволяет легко и просто продумать планировку и дизайн самостоятельно.

Итак, начнем. В первую очередь поговорим об интерфейсе рассматриваемой программы. Сразу скажем, что он доступен всего на двух языках: английском и немецком. Русского, как вы видите, в комплекте поставки нет. А поэтому для работы с продуктом необходимо обладать хотя бы начальными знаниями английского (ну или немецкого). Причем речь идет даже не о названиях элементов интерфейса - в этом плане Ashampoo Home Designer мало чем отличается от обычного графического редактора. Необходимо знать названия основных материалов и предметов интерьера. В противном случае придется отыскивать необходимые компоненты "методом научного тыка". Но это, пожалуй, единственный минус интерфейса. В остальном он прост и понятен практически для любого пользователя компьютера.

Сам процесс проектирования в рассматриваемой программе не представляет собой особых сложностей. Начать нужно с создания проекта. При этом можно указать свой размер области планирования, которая позволяет удобно размещать объекты. Понятно, что она должна охватывать всю предполагаемую площадь, неважно, что это - отдельная комната, вся квартира или целый приусадебный участок, включая дом и сад (благо в программе реализована возможность планирования "уличных" объектов).

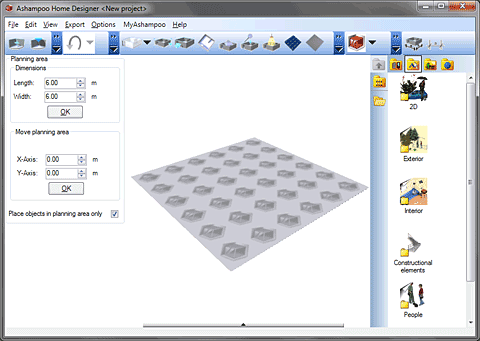

Главное окно программы

После этого необходимо задать план пола. Выбрать его можно из нескольких типовых фигур (прямоугольник, L-образная комната, П-образная и т. п.). При установке подходящего плана необходимо точно ввести размеры всех сторон пола. Тут важно не ошибиться, ибо любая неточность может привести к созданию некорректного проекта, который не соответствует действительности. После установки пола помещение автоматически обносится стенами. В том случае, если стены будут мешать вам работать, их можно сделать полупрозрачными или вообще невидимыми.

Следующий шаг - размещение дверей и окон. Для этого используется каталог, в котором представлено множество объектов различной формы, сделанных из разных материалов. Выбрав подходящий, просто перетащите его с помощью мышки в нужное место. Здесь опять-таки желательно быть предельно точным и ставить двери и окна в те места, в которых они размещены в реальности. Помочь сделать это поможет инструмент Dimensions, предназначенный для измерения размеров. Просто выберите его, кликните мышкой в углу комнаты, от которого отсчитывали расстояние до окна или двери, и "тащите" курсор вдоль стены. В нужном месте кликните еще раз. С помощью такого нехитрого способа вы сможете точно разместить все строительные конструкции.

Далее можно задать материалы, из которых сделаны стены и пол. Это необходимо для того, чтобы наглядно представить как интерьер, так и экстерьер создаваемого проекта. Для указания материалов используется опять же каталог, в котором есть специальный раздел. Просто выберите в нем нужный пункт (разные типы кирпичей, цемент, различные породы дерева, стекло, металл и т. п.) и перетащите его с помощью мышки на пол или стену. Стоит отметить, что стены снаружи и изнутри необходимо задавать отдельно. Оно и понятно - внутреннюю отделку помещений пока еще никто не отменял.

На этом процедуру подготовки поля для деятельности можно считать завершенной, и теперь можно давать волю своей фантазии. То есть приступать непосредственно к планированию интерьера и, при необходимости, экстерьера. Делается это очень просто. В каталоге есть большой выбор объектов, которые можно переносить на поле. Все они разбиты на несколько рубрик, а поэтому найти нужные элементы достаточно просто (естественно, если вы знаете их названия на английском или немецком языках). Что можно найти в каталоге? В первую очередь - это строительные конструкции: внутренние перегородки, колонны, лестницы и прочие подобные объекты. Также в каталоге есть целый набор элементов для создания экстерьера. Среди них есть всевозможные растения, садовые конструкции (стулья, столы, зонтики и пр.), а также наружные элементы домов: балконы, оконные решетки и т. п. Интересной особенностью каталога является наличие в нем объектов людей, которые позволяют наглядно представить себе реальные размеры элементов на плане.

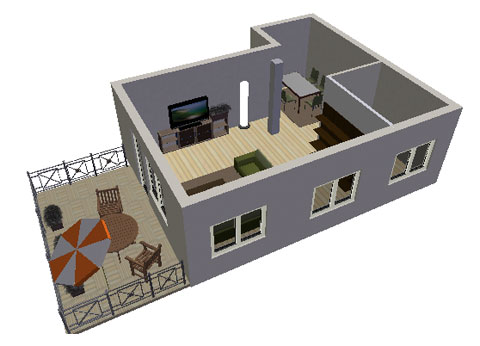

Созданная в программе модель

Но самая большая часть каталога посвящена, безусловно, созданию интерьера. Все объекты в этом разделе разбиты на рубрики, определяющие их предназначение: освещение, оформление, полки, столы, электричество и т. п. Кроме того, в каталоге есть целый ряд разделов, посвященных отдельным комнатам: ванная, спальня, кухня и пр. Такой подход очень удобен, поскольку позволяет быстро найти нужные объекты. Это тем более важно, что поиска элементов в программе не предусмотрено. А поэтому выбирать их можно только вручную, просматривая каталог. Все объекты, переносимые на план, можно вращать вокруг оси, а также устанавливать свои собственные размеры. Поэтому с помощью Ashampoo Home Designer можно создавать планы практически любой сложности.

Главным предназначением рассматриваемого продукта, безусловно, является планировка интерьера. Причем пользователь может не только убедиться в том, что шкаф и диван действительно влезут в отведенные для этого места, но и в том, что они будут там хорошо смотреться. Полученное трехмерное изображение можно вращать в разные стороны вокруг любой оси, приближать и удалять, "заглядывать" в окна и двери снаружи и т. п. То есть действительно увидеть, как будет выглядеть ваша комната, квартира или дом после ремонта или перестановки. Причем смотреть можно не только снаружи, но и как бы изнутри, глазами человека, находящегося внутри помещения.

Еще одной очень интересной особенностью Ashampoo Home Designer является возможность спланировать размещение ламп, люстр и других источников освещения. Для этого используется специальный вид, при котором "внешний свет" выключен. Если вы не разместите в своем проекте ни одной лампы и включите его, то увидите только черное пятно. Каждый же поставленный на место источник света будет увеличивать освещенность помещений. И вы сможете наглядно увидеть, как будет выглядеть ваш дом при включении тех или иных ламп. Особенно это полезно в том случае, если предполагается размещение не обычных люстр, а различных точечных светильников, систем подсветки, устанавливающихся в пол и т. п.

Для сохранения результатов работы рассматриваемая программа использует свой собственный формат. Однако в ней есть неплохие возможности по экспорту данных. В частности, внешний вид помещений можно сохранить в виде графических файлов. Также весьма интересным является возможность автоматического создания списка использованных объектов. В него попадают все элементы, которые пользователь разместил на плане. Причем для каждого из них можно указать цену. В результате получается этакий своеобразный перечень необходимых покупок (если у вас что-то из этого списка уже есть, можно просто поставить цену, равную нулю), который позволяет представить сумму, требуемую на оформление интерьера. Этот список можно распечатывать, а также экспортировать в различные форматы: DOC, XLS, HTML, XML и т. п.

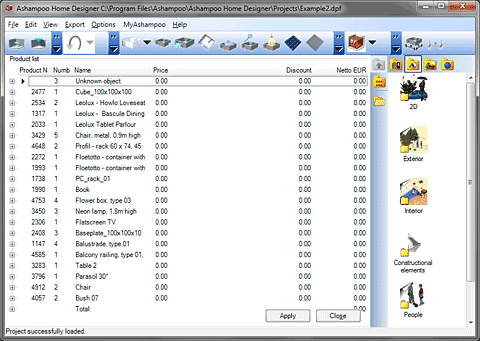

Список использованных объектов

Ну и в заключение можно подвести небольшой итог. Как мы видим, программа Ashampoo Home Designer - действительно весьма интересный инструмент для планировки помещений и прилегающих территорий. Его возможностей более чем достаточно для домашнего использования. Ну а простота интерфейса позволяет освоиться с программой буквально за полчаса, несмотря даже на ее англоязычность.
