AutoCAD для небольших предприятийАвтор: Михаил Брод
Опубликовано: 20.11.2009
Источник: SoftKey.info  Предприятия и организации, занимающиеся конструкторским проектированием, используют в своей деятельности различные специализированные программы. В их числе - продукты компании Autodesk, одного из лидеров на рынке программных систем для проектных и конструкторских работ. Наиболее известным решением компании является программа AutoCAD, предназначенная для автоматизированного проектирования. С ее помощью можно проектировать сложные трехмерные конструкции, создавать рабочие чертежи, обеспечивать подготовку производства. Из небольшого по размеру, но уже достаточно мощного продукта (в середине 90-х годов на российских предприятиях начинали работать со второй версией) AutoCAD сегодня стал мощной системой проектирования, которую можно применять в различных отраслях.
В то же время не на всех стадиях работы, не для каждого проекта требуется использование столь мощной системы трехмерного моделирования. Зачем, к примеру, такие возможности при разработке чертежей, оформлении конструкторской и проектной документации? Поэтому несколько лет назад для выполнения подобных работ была выпущена система для создания двумерных чертежей - AutoCAD LT.
Сочетая в себе надежность и возможность работы с исходным форматом AutoCAD DWG, система AutoCAD LT заняла собственную нишу, для которой она подходит существенно лучше. С помощью AutoCAD LT можно обеспечить решение простых, стандартных задач в большинстве областей деятельности, связанных с представлением результатов разработки в виде чертежей и конструкторской документации.
Надежное решение для двумерного проектирования
Формат данных, интерфейс, идеология работы в AutoCAD LT остались те же, что и в AutoCAD. Эти особенности при существенно более низкой стоимости продукта (AutoCAD LT более чем в два раза дешевле AutoCAD) делают AutoCAD LT удачным решением для специалистов, оформляющих рабочую документацию или занимающихся только двумерным проектированием.
Чем же отличается, а точнее, что отсутствует в облегченной версии продукта? Эта версия предназначена для индивидуальной работы, что означает возможность работы в индивидуальном, но не сетевом режиме. Но результаты работы в AutoCAD LT с успехом могут использоваться инструментами AutoCAD и приложениями к нему. Почти в полном объеме в программе отсутствует параметрическое черчение. Это означает, что работать можно только с элементами с жестко заданными размерами. Отсутствует понятие "подшивка". Полностью отсутствуют трехмерное моделирование и подготовка презентаций. Остальные возможности сравнимы с базовой версией. Но даже при отсутствии трехмерного моделирования просмотр некоторых подготовленных трехмерных моделей в этой версии программы возможен.
Впрочем, и из, казалось бы, безвыходных положений иногда удается найти выход. К примеру, Владимир Данилов, ведущий инженер технической поддержки РПК, в опубликованной статье рассказывает о возможности вставки растровых изображений, хотя такая команда в AutoCAD LT отсутствует. Но подобные решения скорее можно отнести к исключениям, чем к правилам работы с проектной системой.
Основное назначение версии LT - разработка и деталировка чертежей. В программе имеется полный набор команд для двумерного проектирования, позволяющих создавать чертежи, изменять и выпускать рабочую документацию к проектам. Представление данных, интерфейс, идеология работы - те же, что и в полной версии Autodesk AutoCAD. Поэтому, работая с файлами формата DWG, можно без проблем передавать проектные файлы на другие рабочие места, оснащенные аналогичными конструкторскими программами. Но при этом надо обратить внимание на то, что в новых версиях AutoCAD и AutoCAD LT представлен новый формат чертежного файла DWG, отличающийся меньшим временем сохранения, особенно в тех случаях, когда сохраняются файлы с большим числом аннотационных объектов.
Обновление интерфейса

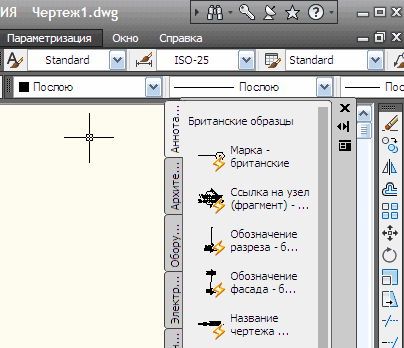

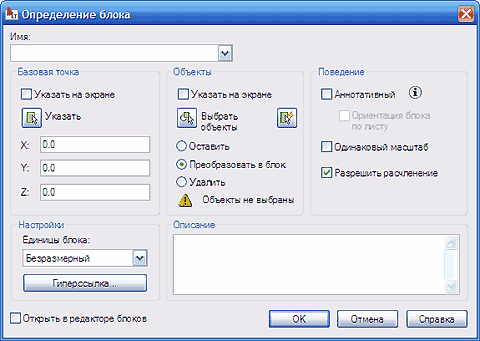

Начиная с предыдущей версии в программе произведена замена старого меню на ленту в стиле Office 2007, инструменты для работы в которой сводятся в настраиваемые палитры. Тогда же в ней появилась возможность использовать в проектах динамически управляемые и настраиваемые блоки. Это позволяет легко выравнивать, поворачивать и разворачивать их. Блоки также можно масштабировать до нужных размеров.
Некоторые изменения претерпела и панель быстрого доступа. Инструменты Undo и Redo (с поддержкой истории изменений) и контекстное меню дополнены новыми опциями, которые позволят удалять инструменты из панели, добавлять разделители, а также отображать панель быстрого доступа над или под лентой. В дополнение к контекстному меню панель быстрого доступа содержит выпадающее меню, которое отображает список инструментов, которые вы выбрали для включения в панель быстрого доступа.

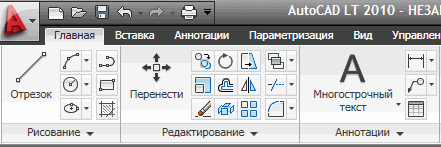

Но вернемся к ленте. В сравнении с предыдущей версией она все же изменилась. Было модернизировано меню приложения (обозначенное в интерфейсе большой буквой А). Через это меню открывается доступ к стандартным файловым функциям и обслуживанию чертежа (аудит, чистка). Расположенные в верхней части меню приложения кнопки обеспечивают доступ к открытым в данный момент, а также открывавшимся ранее документам. Эти документы можно сортировать по размеру, типу, наименованию, просматривать их скриншоты.

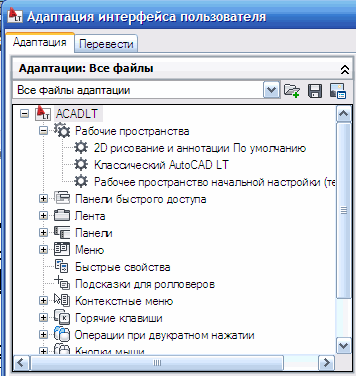

Лента состоит из ряда панелей. В новой версии появилась возможность извлечь из нее любую из панелей, для того чтобы отобразить ее отдельно. Такая панель будет отображаться, даже если вы выберете другую закладку, до тех пор, пока вы не нажмете в этой панели кнопку Return Panels to Ribbon. Вертикальные ленты, которые могут отображаться после расстыковки из стандартного горизонтального положения, теперь отображают названия закладок. Была модернизирована и панель быстрого доступа - теперь она приведена в соответствие с иными приложениями Windows. Для тех, кому новый интерфейс придется не по душе, имеется возможность возврата к прежнему, доленточному, варианту.
Новое в версии AutoCAD LT 2010
Отличия новой версии от предыдущей становятся видны уже при первом запуске программы. Прежде чем вы приступите к работе, программа предложит выполнить начальную установку. На этом этапе вы сможете выбрать область, в которой будете осуществлять проектирование, настроить рабочую область и чертежные шаблоны. Опции, которые вы выберете, затрагивают установки по умолчанию различных функциональных возможностей AutoCAD. Например, если вы указали, что используете AutoCAD для архитектурного проектирования, он будет настроен под архитектурные единицы измерения.
В то же время новая версия не стала революционной, изменения в ней даже менее заметны, чем у предшественницы, и перечисление их занимает не более страницы печатного текста. При разработке этой версии в первую очередь внимание было обращено на реализацию пожеланий специалистов, направленных на повышение удобства в работе и производительности. Было добавлено несколько команд для работы с объектами проектов. К примеру, одним из нововведений стала команда для выравнивания объектов. Эта команда позволяет указывать точки, которые будут использованы при масштабировании, повороте, перемещении элементов чертежа с выравниванием относительно другого элемента. (Но в документации описание выравнивания объектов соотносится с трехмерным моделированием, а не с плоскими чертежами.)
Имеется возможность вставки в текущий чертеж целого чертежа в качестве внешней ссылки. Внешняя ссылка обеспечивает внесение в текущий чертеж изменений, сделанных в исходном чертеже. Внешние ссылки устанавливают лишь связь с другими чертежами без вставки содержимого самих чертежей. Таким образом, можно добавлять элементы в чертеж, не увеличивая значительно его размер. В новой версии появилась возможность редактирования файла внешней ссылки, не открывая его отдельно. Команда XOPEN позволяет щелкнуть правой кнопкой мыши на значке внешней ссылки и открыть ее непосредственно в графическом редакторе или палитре внешних ссылок. Изменились команды измерения - с ними стало удобнее работать.
Особо надо отметить серьезные изменения, связанные с работой с PDF-файлами. Теперь публикация чертежей в этом формате стала доступна непосредственно из AutoCAD LT, нет необходимости в использовании внешних программ. В формате PDF, являющемся признанным стандартом для электронных документов, сохраняются шрифты и веса линий и, кроме того, появилась поддержка выделения, поиска и копирования текста. В PDF-файлы включаются также данные со слоев, которые были в момент формирования отключены. Возможен экспорт с высоким разрешением - разрешение для векторной графики увеличено с 400 до 600 dpi, что позволяет отображать толщину линий более точно при разумном размере файла. Другие улучшения позволяют вам определить управление слиянием, включать информацию о слоях и автоматически предварительно просматривать PDF-файлы перед выводом на печать. В дополнение к функциональным возможностям печати и экспорта поддержка формата PDF была интегрирована в функцию публикации наборов листов.
В ряде случаев существует необходимость визуализировать данные чертежа, к примеру, при создании планов местности. Один из вариантов - использовать подложку чертежа, взятую из внешнего файла. В качестве подложки можно использовать объекты двумерной геометрии, сохраняемые в файлах DWF, DWFx, DGN. В новой версии в качестве подложки стало возможным использовать и PDF-файлы. Подобно растровым изображениям, подложки (в том числе и PDF) поддерживают некоторые функции привязки и подрезки объектов.
Наконец-то в программе появилась возможность с помощью команды PURGE удалять все элементы нулевой длины - ранее для этого использовались построения языка LISP. Небольшие изменения коснулись и процесса построения чертежа. Среди них - команды работы с выносками (появилась возможность редактировать отдельные сегменты выноски, изменять размер текста выноски, размещать текст по вертикали), размерами (текст теперь можно размещать под размерной линией, автоматизирован пересчет размеров в определенных случаях в иные единицы измерения).
Удобнее стало работать со штриховкой. Теперь система самостоятельно может находить незамкнутые контуры, которые требуется заштриховать, и сообщать об этом разработчику. Еще одним улучшением являются точное определение границ и возможность редактирования не ассоциативных штриховочных объектов.
Есть изменения и в системе измерений. Новая команда MEASUREGEOM позволяет измерять расстояния, радиусы, углы, площади выбранных объектов или последовательности точек. По мере того как вы указываете точки или выбираете объекты, занимаемая ими площадь динамически подсвечивается, так что вы можете видеть то, что выбрали. Дополнительная опция позволяет вам переключаться между функциями измерения линий и окружностей, что позволит вам легко измерять площадь искривленных объектов и многоугольников.
AutoCAD LT - удобное решение и для тех организаций, которые только начинают внедрять у себя автоматизированные системы проектирования, а также для организаций с ограниченным бюджетом. Освоив этот продукт, будет значительно проще переходить на следующую ступень и приступать к внедрению трехмерного моделирования и проектирования.
|
