Вдогонку за лидером

Автор: Михаил Брод
Опубликовано: 16.10.2009
Источник: SoftKey.info

Не так давно довелось установить и протестировать программу компании Great Worth International Ltd., занимающейся разработкой аналога офисного приложения. А сейчас у меня остановлена программа другой компании из Китая, которая ведет разработку программ, максимально подобных и совместимых с AutoCAD. Представляет их продукцию на российском рынке компания с символичным названием - ООО "АльтерКАД".

Попробуем разобраться, действительно ли обеспечивается почти полное соответствие своему прототипу у системы автоматизированного проектирования BtoCAD. Первое, на что обращаешь внимание, а законны ли разработка и, в дальнейшем, использование этого продукта? На сайте написано, что алгоритмы, технологии, пользовательская среда - все подтверждено соответствующими международными сертификатами и патентами. Следовательно, программа легальна. Ну а то, что работает с файлами определенного формата, так это уже стандартизация, она только приветствуется.

Характерными особенностями программных решений участников ITC является концепция абсолютно полной поддержки формата файлов DWG, определяющая ход развития предлагаемых продуктов, а также существенно меньшая стоимость разработок, что делает их использование экономически и функционально обоснованным для десятков тысяч частных и корпоративных пользователей по всему миру.

В настоящее время DWG-формат является открытым стандартом обмена данными между различными САПР, хотя изначально формат графических файлов DWG принадлежал фирме Autodesk. Затем компания Visio Corporation решила сделать формат DWG открытым стандартом. С этой целью в феврале 1998 года Visio Corporation и еще несколько компаний создали консорциум OpenDWG Alliance - независимую некоммерческую организацию, целью которого являлось продвижение DWG как открытого, общедоступного стандарта для хранения чертежных данных. В число поддерживающих участников входят и ведущие российские производители САПР, такие как АСКОН (Компас (САПР)), Топ Системы (T-FLEX CAD) и другие.

Программа BtoCAD подходит для строителей, архитекторов, проектировщиков, инженеров, дизайнеров. Полная совместимость с форматами dwg и dxf позволяет без труда взаимодействовать почти со всеми известными CAD-приложениями, такими как ArchiCAD, BricsCAD, InfrasoftCAD, nanoCAD, ProgeCAD, T-flex CAD, ZWCAD.

Система автоматизированного проектирования BtoCAD так же, как и некоторые иные программы, реализована на основе IntelliCAD - САПР, разрабатываемой международным консорциумом IntelliCAD Technology Consortium, в который входит и YuanFang Software. Использование IntelliCAD и библиотек OpenDWG позволяет читать и записывать файлы форматов DWG и DXF, которые используются во многих САПР, в том числе в AutoCAD от Autodesk. В BtoCAD 2009 обеспечена поддержка всех версий формата DWG, начиная с DWG 2.5 и заканчивая DWG 2008.

Судя по описанию, программа по своим возможностям весьма незначительно отличается от законодателя мод - программы AutoCAD. Исходя из описания продукта, видно, что основное отличие этой CAD-системы от AutoCAD заключается в отсутствии визуальных стилей, предназначенных для вывода трехмерных моделей. (С их помощью можно без каких-либо настроек вывести двухмерную или трехмерную каркасную модель, концептуальную или реалистичную.) И еще отсутствуют дополнительные библиотеки (например, это могли бы быть библиотеки с текстурами различных материалов и так далее).

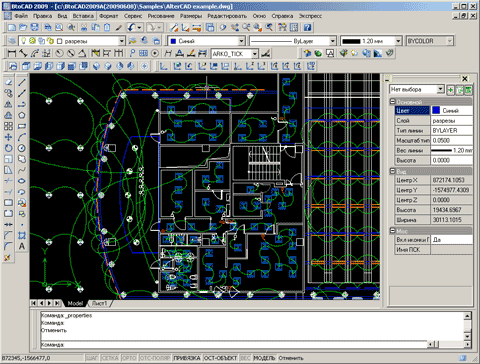

Но пойдем далее. Интерфейс. Заявлено, что он сделан настолько близко к интерфейсу AutoCAD, что при переходе на эту программу ничему не придется переучиваться. Да, действительно, интерфейс BtoCAD очень подробно отражает старую версию интерфейса базовой программы. Но ведь известно, что у AutoCAD уже давно есть интерфейс в стиле нового офиса - ленточный. А такой вариант в рассматриваемой программе пока не предполагается. Что хорошо - интерфейс русифицирован. Но документация поставляется только английская. Конечно, зная AutoCAD и изучив его документацию на русском, проблем с освоением не возникнет. Но для новичка, который с английским не в ладах (а конструкторы зачастую свободно владеют только русским), изучать продукт будет сложнее.

Есть в интерфейсе и отличия от AutoCAD. Указатель, который нужен постоянно, состоит из двух взаимно перпендикулярных линий: горизонтальная - красного цвета, вертикальная - зеленого с небольшим квадратом посередине. Даже при использовании чертежей с большим количеством цветных слоев указатель не теряется из вида. Да и цветовая гамма интерфейса выбрана удачно, и иконки, выполненные в одном тоне, не сливаются.

Ну да ладно интерфейс. В конечном итоге ленточный вариант нового AutoCAD нравится далеко не каждому. Старый - привычнее. Вопрос в ином: есть ли вообще смысл переходить с давно апробированной системы на новую? По цене разница существенная, но если основная версия уже приобретена, делать дополнительные вложения вряд ли кому-то понравится. Вот для расширения количества рабочих мест проектировщиков вариант вполне подходит - ведь не каждый разработчик обязательно будет работать с трехмерными моделями.

Плюс, получаемый владельцем при использовании нового продукта, состоит также в меньших требованиях к "железу" и ресурсам системы. Он меньше по размеру (значит, его легче скачивать) и требует меньших ресурсов - примерно в два раза снижены требования к размеру оперативной памяти и дисковому пространству. Полностью совместим с AutoCAD 2008, в том числе и с системными переменными, и с форматом DWG 2008. Но ведь уже есть версии AutoCAD 2009 и 2010, а о совместимости с ними пока ни слова не говорится.

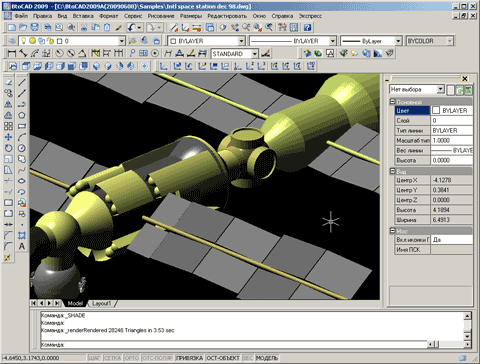

Хотя BtoCAD относится к более низкой ценовой категории систем автоматизированного проектирования, функционально достаточен для применения на различных стадиях проектирования. Например, с его помощью можно создавать трехмерные тела, редактировать их, выполнять пересечения, сложение и вычитание тел. Построение трехмерных тел возможно различными способами - вращением, выдавливанием.

Имеется возможность добавления растровых изображений в различных форматах (BMP, JPEG, TIFF и другие), а также выполнение обратных операций - экспорт чертежей в растровые и векторные форматы, такие как BMP, WMF, PDF. При выгрузке в PDF-формат можно выбрать размер страницы документа и получить его с большой точностью и четкостью.

Порядок работы пользователя аналогичен работе в AutoCAD - проектировщик разрабатывает геометрические элементы в пределах определенного пространства модели, используя команды меню или работая с командной строкой. Помимо функциональной совместимости и схожего интерфейса, программа позволяет пользователю аналогичным образом работать со слоями, простановкой размеров и стилями печати.

Совпадение базовых возможностей никого не удивит. А вот в чем более сложном продукты совместимы? В опубликованных материалах отмечается, что в последней версии обеспечивается поддержка объектной привязки и объектного отслеживания. BtoCAD выполняет основные привязки к элементам: ближайшие (nearest), центральные (center), средние (midpoint) и конечные (endpoint) точки, узлы (node), точки вставки (insertion point), пересечения (intersection), касательные (tangent) и перпендикуляры (perpendicular).

От версии к версии развиваются и расширяются функциональные возможности продукта. Отметим некоторые из них. Имеется привязка к полярным координатам и возможность полярного отслеживания (облегчает выбор точек, лежащих на воображаемых линиях, которые можно провести через нее под одним из заданных полярных углов). Улучшен предварительный просмотр чертежей - в открывающемся окне позволяет манипулировать масштабом. Улучшена и функция штриховки - обеспечивает более высокую точность выявления "островов" в штрихованной области, улучшена способность выявления текста в области штриховки.

Программа поставляется в двух вариантах - для профессионалов и стандартная. Отличия в том, что в стандартной версии отсутствуют возможности трехмерного моделирования, и цена несколько ниже. При приобретении большого количества лицензий предусмотрены скидки. В целом у системы BtoCAD при существенно более низких ценах вполне достаточные возможности. Ну а если в дальнейшем программа будет локализована в полном объеме, то она сможет составить реальную конкуренцию другим системам.
