ZWCAD - альтернативное решение для проектировщикаАвтор: Михаил Брод
Опубликовано: 08.04.2011
Источник: SoftKey.info  Работа проектировщика, архитектора, инженера связана с разработкой проектов, выполняемых в графическом виде - чертежи, схемы. В помощь им были разработаны программы, вначале заменившие привычные кульманы, а затем ставшие надежным инструментом проектировщика, помогающие решать сложные задачи трехмерного моделирования. И хотя законодателем мод в этой области является компания Autodesk со своим продуктом AutoCAD, но на рынке существуют и иные решения. Одно из них предлагает компания ZWCAD Software Co., Ltd.
Решение ZWCAD разработано на платформе IntelliCAD, разрабатываемой международным консорциумом IntelliCAD Technology Consortium. Поэтому особенности системы основаны в первую очередь на особенностях платформы, и во вторую - на тех разработках, которые "надстроила" над платформой компания-разработчик. Особенности платформы заключаются в следующих моментах:
- Форматы файлов DWG и DXF используются в качестве основного "рабочего" формата файлов;
- Полная совместимость с интерфейсом и средствами адаптации AutoCAD: командной строкой, меню, штриховками, шрифтами и т. п.;
- Язык разработки пользовательских приложений Lisp полностью совместим с диалектом AutoLISP, используемым в AutoCAD;
- В программах на базе IntelliCAD используются также другие средства разработки приложений, аналогичные VBA и ARX в AutoCAD.
Созданная на этой платформе система ZWCAD имеет полную совместимость форматов с законодателем "моды" и может читать, редактировать, сохранять файлы в формате DWG и DXF. Некоторые проблемы могут быть в тех случаях, когда чертежи в AutoCAD были выполнены с помощью надстроек, добавивших в файлы специфические элементы. Кроме того, ZWCAD поддерживает форматы DWT, DWF, что делает его мощной альтернативой популярным САПР.

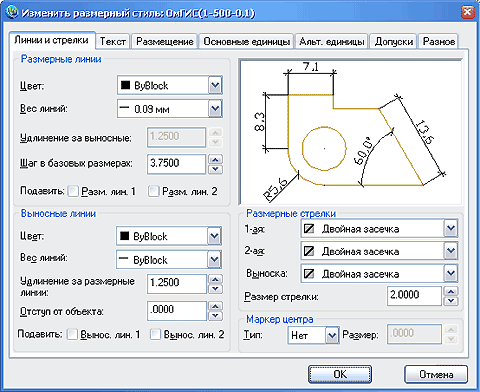

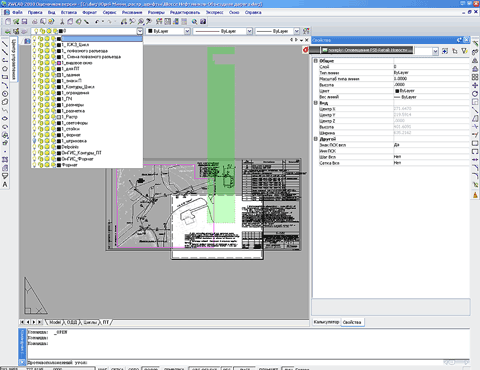

Тем, кто уже умеет работать в AutoCAD, переход или освоение рассматриваемой системы не потребует больших усилий. Простота перехода обеспечивается привычным интерфейсом и набором команд, а настройка интерфейса "под себя" может быть реализована за счет импорта уже имеющихся настроек - в программу могут быть импортированы файлы меню (mnu), шрифтов (shx), слоев (lay), штриховок (pat), типов линий (lin), стилей размеров (dim), синонимов и алиасов (pgp), мультилиний (mln), атрибутов блоков (txt), сценариев (scr). Однако в части меню поддерживаются только "старые" версии AutoCAD, еще не перешедшие на использование "ленты".
По своим возможностям ZWCAD является и системой компьютерного дизайна (2D и 3D моделирование), и чертежным инструментом, и инструментом для создания документации для строительства и производства. В нем реализовано большинство возможностей, имеющихся в его "старшем брате". Команды и алиасы ZWCAD также полностью совпадают с командами AutoCAD. А в последней версии добавлена онлайн-справка, правда, хотя сам продукт локализован, но справочные материалы доступны только на английском.
ZWCAD поддерживает три типа 3-D моделирования: каркас, поверхность и тело. У каждого типа есть свои способы создания и редактирования. Каркасные модели строятся из линий и кривых, которые определяют границы трехмерного объекта. Вы можете создать каркасную модель, располагая линии, дуги, ломаные линии и другие двумерные объекты в трехмерном пространстве. У каркасных моделей нет поверхностей, это схемы объектов. Поверхности можно создавать за счет придания высоты ("вытягивая") обычные двумерные объекты. При этом толщина у поверхностей отсутствует. Толщиной стенок обладают тела, с ними проще работать, поскольку лучше ощущается объем. В программе поддерживается редактирование тел, включая перемещение, вращение и масштабирование. В новых версиях реализованы и такие возможности, как сложение, удаление, пересечение примитивов, выдавливание, вырезание, вращение и сечение тел.
Реализованы возможности выбора источника освещения и получение теней от объекта. Возможно вращение объекта, его "обход" (что наиболее полезно для строительных проектов). Трехмерные объекты могут строиться в различных проекциях, что позволяет использовать наиболее привычные для разработчика варианты.
С целью улучшения просмотра полученных моделей, а также для ускорения процесса перерисовки при изменении масштаба, точки зрения, рекомендуется использовать команды для скрытия невидимых линий. С другой стороны, при построении сечений объемных объектов рекомендуется наносить на сечения штриховку, что сделает изображение более реалистичным. Штриховка также скрывает линии, находящиеся за поверхностью, на которую она нанесена.

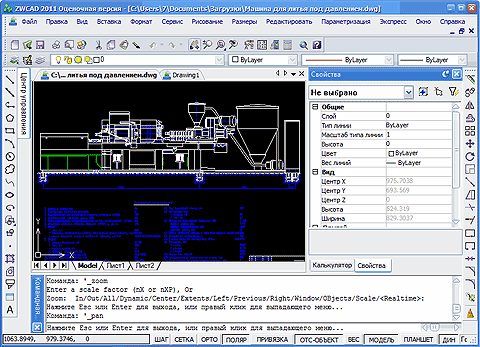

Когда вы работаете с большими проектами, удобно разделить рабочую область на части (видовые экраны) с тем, чтобы в каждой из них можно было просматривать отдельные элементы проекта. При этом управление просмотром каждой области осуществляется независимо от других (например, изменяя масштаб изображения в одной из областей, масштаб в других областях не изменяется). Управление отображением объекта в видовом экране осуществляется с помощью команд зуммирования, панорамирования и масштабирования. Аналогично различные видовые экраны можно использовать для одновременной работы с несколькими чертежами или проектами.
Механизмы и команды черчения примитивов ZWCAD сделаны по принципу AutoCAD, что обеспечивает простой переход от одного продукта к другому. Вы можете создавать линии, полилинии, круги, дуги, многоугольники, сплайны, эллипсы, эллиптические дуги и пр. Объекты можно создавать различными способами, например, шестью способами для окружности и десятью для дуги.

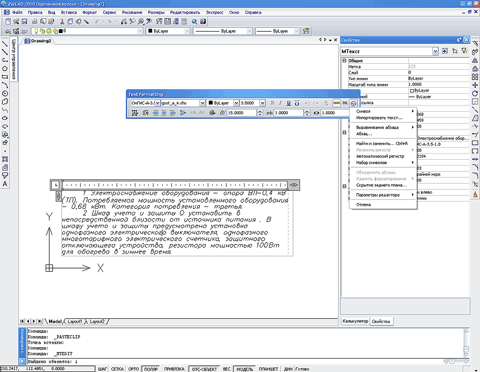

В последней версии стало значительно удобнее работать с многострочными текстами - механизм управления позволяет выбирать стили, шрифты, размеры, задавать выравнивание текста и иные настройки, необходимые для нужного вам форматирования. Но вы можете импортировать текст из внешних файлов, добавляя его на чертеж в виде многострочного объекта (такой вариант удобен при вставке комментариев, аннотаций и других больших текстов).
При работе с объектами добавились новые полезные возможности. В первую очередь это расширение функции Snap (автоматическое выравнивание объектов относительно друг друга) за счет нового параметра Magnet (притягивание). И весьма полезной будет функция интеллектуальной подсветки выделенной области, которая помогает выделить на экране объект, на который в текущий момент наведена мышь.
Невозможно представить программу для проектирования и без использования параметрических данных. Такая возможность есть и в системе ZWCAD 2011, где поддерживается два вида параметрических ограничений в проектировании деталей и механизмов - по геометрическим параметрам и по размерам.
В процессе проектирования часто приходится использовать сборки, состоящие из нескольких деталей. Для удобства такие сборки удобно сохранять в виде блоков для последующего использования. Блоки могут быть многоуровневые - то есть в новый блок можно включить любое количество ранее подготовленных блоков (узлов). Помимо сокращения времени на проектирование, сохранение блоков в виде дискового файла помогает сэкономить и место на диске. Вместо вставки блока как элемента чертежа, можно делать вставку ссылки на внешний файл (блок). Отличие в том, что в этом случае любые изменения в блоке автоматически отражаются в тех чертежах, в которых на данный блок имеется ссылка. Такие ссылки удобно использовать при групповой работе над проектом, когда появляется уверенность в том, что при работе будут использоваться самые последние версии внешних сборок.

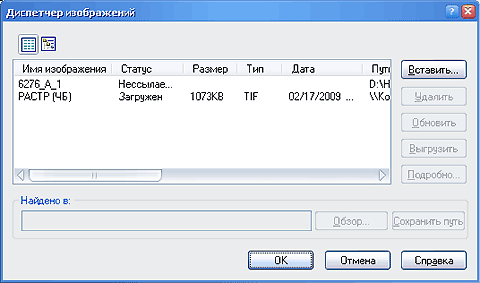

Помимо подготовленных чертежей в формате DWG, в проекты могут быть вставлены и растровые изображения, например, это может быть карта местности, на которую накладывается проект. Реализована в системе и работа с приложениями OLE. Таким образом, в чертежи можно встраивать любые документы MS Word или MS Excel, иных аналогичных программы, а для их редактирования вызывается соответствующее приложение.
Есть значительное число и иных удобных возможностей, в том числе управление выводом чертежей на печать или графопостроитель, возможность компоновки нескольких различных видов на одном листе, настройка параметров чертежа (стиль размеров, блоков, текстов линий и так далее) в рамках единого модула Design Center.
Для системы ZWCAD разработаны специализированные надстройки, облегчающие работу проектировщика в различных областях промышленности и строительства. В этом большое значение оказывает поддержка языков логического программирования LISP, поддержка MFC-классов и других средств разработки.
Подводя итог можно отметить, что по своим функциональным возможностям система ZWCAD во многом соответствует своему "старшему" брату - системе AutoCAD, но при этом существенно дешевле, и потому является хорошим решением для небольших компаний, внедряющих системы автоматизированного проектирования.
|
