Что нам стоит дом построить. Archicad 14Автор: Евгений Емец
Опубликовано: 01.04.2011
Источник: SoftKey.info
Проектирование архитектурных объектов очень непростой и кропотливый процесс. И выбор программного обеспечения для этих целей во многом определяет качество результата работы, ведь от программы требуется обеспечить комплексный подход к самому процессу разработки. Одним из признанных лидеров этой области является программа Archicad компании Graphisoft. Она позволяет разрабатывать проекты практически любой сложности. Возможности программы постоянно расширяются, и совершенствуется работа программы. Благодаря применению инновационных решений применение Archicad 14 способно значительно упростить весь цикл создания здания – от разработки проекта и создания чертежей и экспликаций, эксплуатационной документации до строительства объекта.
Archicad 14 разработана с применением революционной концепции, которая полностью меняет представление о методах проектирования, используемых в современных CAD-системах для архитекторов. Эти принципы получили название BIM (Building Information Modeling, информационная модель здания). Согласно этой концепции создаваемый объект уже на этапе разработки представляется в программе как единый комплекс и содержит всю технологическую, архитектурную, экономическую информацию, а сам проект представлен в виде трехмерного виртуального здания. В отличие от традиционных CAD-систем при таком подходе изменение одного из параметров сразу же отражается в конструктивных и технических характеристиках проекта. Изменения отражаются на чертежах, в спецификациях, календарных планах строительства, стоимости работ. В результате становится возможной более эффективная разработка проекта, упрощается работа обслуживающих служб уже в процессе эксплуатации здания, так как они получают доступ ко всей необходимой информации. А при проектировании открываются новые возможности для взаимодействия разработчиков и строителей, так как становится возможным постоянно видеть полную картину проекта, а не только отдельные его части. Это позволяет еще на этапе разработки проекта принимать наиболее взвешенные решения.
 | | Основное окно Archicad 14 |
Одним из ключевых положений в концепции BIM является возможность организовать распределенный доступ к отдельным частям создаваемого объекта. Так как работа над большими проектами требует привлечения специалистов различного профиля, то в этом случае крайне важна возможность одновременного доступа к отдельным его участкам. Для этих целей в Archicad разработан комплексный набор функций, названный Teamwork 2, с его помощью и осуществляется параллельный доступ для всех участников. При этом основной файл проекта хранится на специальном BIM-сервере, благодаря которому обеспечиваются контроль и распределение доступа, синхронизация и резервирование всех необходимых данных. Отдельные пользователи могут получить эксклюзивный доступ к редактированию тех или иных участков виртуального здания. Для разделения различных зон ответственности применяется цветовая кодировка. С ее помощью легко отличить, кто работает над отдельным участком. Одновременную работу можно организовать не только внутри локальной сети, но и через Интернет и даже с использованием переносного носителя без необходимости доступа к сети. Благодаря разработанной технологии Delta server между сервером и клиентскими компьютерами происходит обмен не всех данных, а только малых порций тех участков, которые изменялись. Потребление трафика при этом значительно снижается. А благодаря технологии Pack and Go появилась возможность загружать на переносной носитель или компьютер отдельных частей проекта для работы с ними без необходимости соединения с BIM-сервером. Впоследствии при подключении к серверу внесенные изменения синхронизируются с основным файлом.
При разработке больших проектов очень важной также оказывается возможность организовать свободный обмен данными между различными программными продуктами, применяемый при проектировании. Для архитектурных проектов разработан стандарт IFC (Industry Foundation Classes), который представляет собой открытый формат для обмена данных, применяемый в строительной индустрии. Он не контролируется ни одной коммерческой организацией и полностью документирован. На сегодняшний день IFC является международным ISO-стандартом в своей области. Компания Graphisoft принимает самое активное участие в развитии стандарта и стала одной из первых компаний отрасли, обеспечивших его поддержку в своих продуктах. Кроме того, для обмена данными с другими программами для проектирования и визуализации в Archicad достаточно полно реализована поддержка импорта и экспорта файлов формата Autocad DWG и DXF, ставших практически стандартом для CAD-систем. Причем в Archicad 14 реализована поддержка самой новейшей версии DWG/DXF 2010.
 | | Окно 3D-отображения |
В рамках концепции BIM создаваемый объект с самого начала представлен в виде трехмерной виртуальной модели. Для облегчения разработки в Archicad основными элементами при проектировании здания являются типичные для любого здания элементы: стены, перекрытия, колонны, балки, а также окна, двери, крыши и лестницы. С их помощью и реализуется представление проектируемого объекта как целостного здания с учетом всех взаимодействий между отдельными элементами. Такой подход позволяет в любой момент быстро извлекать всю необходимую информацию об объекте, например поэтажные планы или различные срезы, получить подробную спецификацию или сметную стоимость. Также легко получить визуализацию модели объекта для презентации. Кроме того, остаются доступными привычные в CAD-системах инструменты для рисования простейших геометрических фигур – дуга, прямая линия, ломаная, различные произвольные фигуры.
Кроме того, при проектировании зданий возникает необходимость использовать различные стандартные модели, например элементы декора, фурнитура, мебель, источники света, окна и двери, лестницы. Для этих целей в Archicad реализована поддержка библиотек, в которых эти объекты можно упорядочить и хранить. В составе Archicad есть стандартная библиотека, в которой содержится много стандартных элементов. Если этого окажется недостаточно, дополнительные библиотеки можно приобрести у независимых разработчиков, а многие модели доступны бесплатно в Интернете или у производителей оборудования. Для удобства создания и описания моделей в компании Graphisoft разработали специальный язык GDL(Geometric Description Language - геометрический язык описания). С его помощью можно легко создавать собственные модели и затем добавлять их в библиотеку или давать другим пользователям. Благодаря компактному размеру и простой структуре модель можно легко экспортировать в любую другую систему проектирования. Использование GDL позволяет создавать двух- и трехмерные объекты, включать в описание подробную спецификацию, информацию о применяемых материалах, массе, размерах, цене и другую важную информацию. Таким образом, организуется эффективное взаимодействие между архитекторами, строителями, обслуживающими организациями. А производителям различного оборудования это открывает замечательные возможности передавать подробную информацию о своих изделиях и упрощать разработку проектов с использованием их продукции.
Значительно увеличить и без того огромные возможности Archicad позволяет применение расширений. Некоторые полезные дополнения распространяются компанией Graphisoft. Например, Eco Designer помогает производить расчеты потребления энергии зданием, работы систем отопления, кондиционирования, что позволяет уже на ранних этапах проектирования позаботиться об энергоэффективности здания в целом. MEP Modeller позволяет достаточно просто производить импорт и редактирование инженерных сетей в модель виртуального здания Archicad. Кроме того, доступны расширения для взаимодействия Archicad с программами моделирования и визуализации, такими как Google SketchUp, Google Earth, Cinema 4D. Многие расширения выпускаются независимыми производителями, в том числе и совершенно бесплатно.

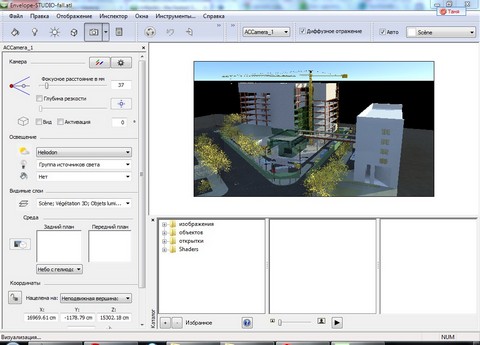

 | | Программа Artlantis S |
В процессе проектирования здания очень важным этапом является визуальное моделирование созданного проекта. Это позволяет создать наглядные и зрелищные презентации объекта. В компании Graphisoft решили отказаться от использования встроенных средств для 3D-рендеринга. Для использования с Archicad лучше всего использовать разработку компании Abvent. На выбор предлагается два продукта Artlantis R и Artlants S. В первом реализованы средства для рендеринга статических изображений, а во второй также и средства для создания высококачественных панорамных изображений в стандарте QuickTime VR, а также анимационных роликов. Взаимодействие между Archicad и Artlantis осуществляется с помощью отдельного дополнения.
Еще одним расширением для визуализации проектов является Virtual Building Explorer. С его помощью можно проводить презентацию, создавать виртуальную экскурсию по проекту. Расширение позволяет включать и отключать отдельные слои, применять различные эффекты, настроить режим освещенности и многое другое для создания большей зрелищности и наглядности. С помощью Virtual Building Explorer можно предварительно записать "путешествие" по зданию, чтобы в дальнейшем можно было его показать на презентации. Более того, Virtual Building Explorer позволяет создать отдельный исполняемый файл и в дальнейшем использовать его даже при отсутствии Archicad и Virtual Building Explorer для просмотра презентаций.
 | | Virtual Building Explorer |
На сегодняшний день для использования Archicad доступна не только коммерческая лицензия. Graphisoft предлагает также бесплатные образовательные лицензии, предназначенные для студентов и преподавателей профильных учебных заведений. Кроме того, есть лицензия для учебных заведений, благодаря которой можно легко развернуть учебные классы в вузе. Эти лицензии практически не имеют ограничений по функциональности, и у студентов и преподавателей открывается реальная возможность учиться проектированию с использованием одного из лучших продуктов в этой области.
Archicad 14 не зря признан одним из лидеров в области CAD-систем для архитектурного проектирования. Его применение способно значительно ускорить процесс разработки проекта здания, создания чертежей и документации, упрощает реализацию проекта и последующую эксплуатацию объекта. Применение инновационного подхода к процессу проектирования и возможность одновременной разработки большим количеством специалистов позволяют поднять процесс создания проекта на совершенно новый уровень. |
